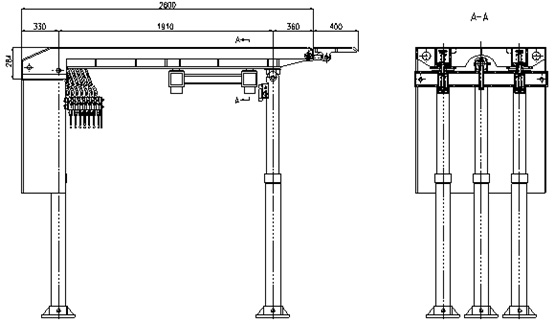

整體組合懸移液壓支架，是一種介于懸移頂梁液壓支架與綜采支架之間的自移式輕型液壓支架。
整體組合懸移液壓支架既保持了綜采支架安全、支護強度大、移架速度快的特點，又具有適應性強、結構合理、穩定性好、體積小、重量經、易維護、易操作、移動靈活、運輸方便，安全、高效等特點。
整體組合懸移液壓支架的主要技術特點是：
1、工作面所有支架通過移動梁和懸掛系統全部連為一個整體；
2、置于頂梁前后兩側的懸掛系統可使頂梁移步時平穩運行，避免了其它同類型支架的倒架現象；
3、使用中移架時，所移支架的立柱可全部同時提起。
該支架可用于機采、炮采工作面，可配雙滾筒采煤機（相當于綜采工作面的機械化程度，液壓系統采用集中控制，提高了自動化水平，降低了工人的勞動強度，使采煤工藝接近于連續化進行，其投資僅為綜采支架的二至三分之一）。用于炮采工作面時，該支架在設計上已對軟管供液系統進行了有效保護，易損件較少，維修費用低。
我公司開發的整體組合懸移液壓支架是進一步改進提高的新型產品。在對不平頂板的適應性及抗水平方向的推力等方面，性能進一步提高。
本機技術已獲得國家專利證書，專利號：ZL2012 2 0113926.8。
|
主要技術參數 |
|
名稱 |
參數 |
名稱 |
參數 |
|
支架型號 |
ZH2500/19/30Z
ZH2500/17.5/27Z
ZH2500/16/24.5Z
ZH2500/15/22Z
ZH2500/14/20Z
ZH2500/13/18Z
ZH2500/12/16Z |
工作阻力(KN) |
2500 |
|
初撐力(KN) |
1932.5 |
|
支護強度(MPa) |
0.72 |
|
支柱數量(根) |
（前柱2根、后柱3根） |
|
支架高度 |
1.9~3.0
1.75~2.7
1.6~2.45
1.5~2.2
1.4~2.0
1.3~1.8
1.2~1.6 |
支柱缸徑 |
φ125 |
|
卸載壓力(MPa) |
42 |
|
泵站壓力(MPa) |
31.5 |
|
對底比壓(MPa) |
7.07 |
|
支架外形 |
3.0×1.16 |
刮板機適用數量 |
1部 |
|
支架中心距 |
1.2 |
刮板機位置 |
前柱與煤壁之間 |
|
移架歩距 |
0.8 |
采煤方法 |
炮采 | |
